當前位置：首頁>>產品展示>>通信設備>>光時域反射計

多功能光時域反射儀

產品型號：6426A-2101

產品品牌：云境天合

更新時間：2024-11-24

多功能光時域反射儀為7英寸電容全觸摸屏，集成了自動OTDR、專家OTDR、事件地圖、光功率計（OPM）、可視紅光故障定位（VFL）、穩定光源（LS）、多芯測試、損耗測試等功能。

電話：13276363312 在線咨詢

產品詳情

多功能光時域反射儀產品綜述

6426A光時域反射計為7英寸電容全觸摸屏，集成了自動OTDR、專家OTDR、事件地圖、光功率計（OPM）、可視紅光故障定位（VFL）、穩定光源（LS）、多芯測試、損耗測試等功能。OTDR最大動態范圍28dB，可實現最遠100km精準測試，最小事件盲區3m，采樣分辨率最高2.5cm。配備4600mAh高密度大容量聚合物鋰電池，具備智能節電管理，同時支持充電寶供電及充電。

6426A用于測量各類光纖光纜的長度、損耗、接續質量等參數，廣泛用于光纖到戶、城域網及二級骨干網通信系統的工程施工、線路維護及緊急搶修測試、光纖光纜的研制與生產測量等領域。

多功能光時域反射儀主要特點

l 7英寸超大觸摸屏，帶來絲滑操作及舒適的視覺體驗；

l 28dB動態范圍，輕松測試100km光纖線路；

l 一鍵自動測試，自動參數配置，自動事件分析，故障事件輕松查看；

l 自動光眼地圖，故障事件圖形化顯示，故障信息清晰可見；

l OPM、紅光、穩定光源等多功能集成一體，為您的工程作業保駕護航；

l 帶光測試，輕松駕馭光纖到戶場景，輕松定位光纖線路中的故障點；

l 支持Bellcore GR196及SR-4731文件格式；

l 光源支持連續/調制模式輸出；

l 4600mA超大容量電池，超長續航，滿足您一整天的工作需求。

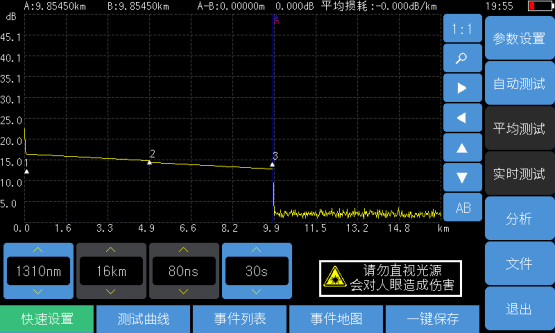

多功能光時域反射儀快速自動測試

自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要進入“自動OTDR”，將光纖接入產品對應OTDR端口、點擊【自動測試】按鈕即可，儀器會自動設置相應的測試條件并給出最終測試結果，包括測試曲線和事件列表等。

自動來光監測及告警功能

當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至會對儀器內部的探測器造成不可恢復的損壞。6426A具有對被測光纖中的通信光信號自動監測功能，被測光纖只要接入到產品光接口中，測試階段自動感應并監測光纖中是否有通信光信號，一旦監測到有光信號，將及時提示告警信息，為儀器提供及時的保護。

多功能光時域反射儀技術規范

項目	6426A
工作波長	1310/1550/1625/1650±20nm
最大動態范圍	28dB
事件盲區	3m
測距準確度	±(0.75＋距離×0.0025％＋取樣間隔)m，不計折射率誤差
測距分辨率	0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m
測試量程	0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km
測試脈寬	5、10、30、80、160、320、640、1280、5120、10240、20480ns
最大采樣點數	256k
線性度	0.03dB/dB
損耗分辨率	0.001dB
折射率設置范圍	1.00000～1.99999(步長0.00001)
距離單位	千米、米、千英尺、英尺
顯示	800×480、7英寸TFT彩色LCD(電容觸摸屏)
光輸出接口	FC/UPC（標配，可選配SC/UPC）
界面語言	可選簡體中文、英文 (可獲得其它語言支持)
外部接口	USB Type C、Micro SD
電源	AC/DC適配器：輸入：AC100V～240V、50/60Hz 輸出：DC/5V/2A 內部鋰電池：3.7V，4600mAh
電池工作時間	低亮度，待機≥6h
外型尺寸	寬×高×深≤200mm×150mm×38mm(不包含軟膠)
重量	≤700g（含電池）
環境適應性	工作溫度：0℃～+40℃(電池充電：5℃～40℃) 貯存溫度：-20℃～+60℃(電池：-20℃～60℃) 相對濕度：5%～95%，無結露

l VFL（標配）

工作波長：650nm±20nm

輸出功率：2mW(典型)

l 光功率計（標配）

波長范圍：850nm～1650nm

功率范圍：-60dBm～+3dBm

l 穩定光源（標配）

工作波長：與OTDR工作波長相同

輸出功率：≥-5dBm

l 6426A OTDR各標準模塊技術規范

單波長模塊:

模塊號

工作波長

波長

動態范圍1(dB)

事件盲區2（m）

衰減盲區3（m）

6426A-1101

單模1625nm

單

波

長

3.0

8.0

6426A-1102

單模1650nm

3.0

8.0

雙波長模塊:

模塊號	工作波長	波長	動態范圍1(dB)	事件盲區2（m）	衰減盲區3（m）
6426A-2101	單模1310/1550nm	雙波長	28/26	3.0	8.0
6426A-2102	單模1310/1550nm		26/24	3.0	8.0
6426A-2103	單模1310/1550nm		24/22	3.0	8.0

注：

1.環境溫度23℃±5℃，最大測試脈沖寬度，平均時間大于180s，SNR=1；

2.量程≤1.6km、脈寬5ns，光纖端面反射損耗≥40dB，典型值；

3.量程≤1.6km、脈寬5ns或更小脈沖，光纖端面反射損耗≥50dB，典型值。

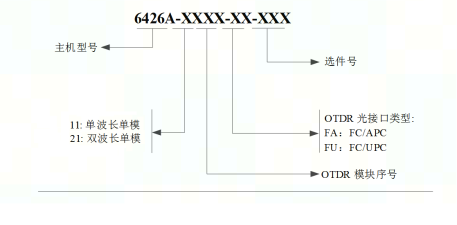

訂貨信息

l 主機：6426A 光時域反射計

l 標配：

序號	名稱	說明
1	6426A光時域反射計	內含鋰電池
2	電源線組件	輸入：AC100V～240V、50/60Hz 輸出：DC/5V/2A
3	TF卡	容量32G，裝載在儀器內部，含分析軟件
4	用戶手冊	-
5	產品合格證	-
6	專用軟包	-
